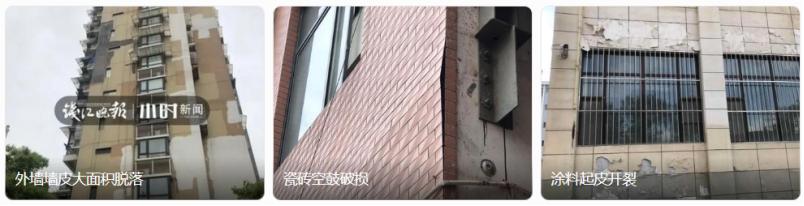

Obrázek 1: Tři selhání konvenčních povrchových úprav - velkoplošná delaminace, duté dlaždice a povlaky s puchýři.
Izolace vnějších stěn je kritickou součástí energetické účinnosti budovy. Současná průmyslová norma, Technická norma pro vnější tepelnou izolaci na stěnách (JGJ 144-2019), je jednoznačná: při běžném používání a běžné údržbě musí mít vnější tepelně izolační systém životnost minimálně 25 let. To je minimum, které kód vyžaduje.
Ve skutečnosti tomu mnoho budov zdaleka nedosahuje.
Obvykle není problémem samotný izolační materiál. Povrchová vrstva na vnější straně se rozloží jako první.
Vnější izolační systém (ETICS) je umístěn na vnější vrstvě budovy, trvale vystavené větru, slunci a dešti. Jeho pracovní prostředí je drsné: teplotní výkyvy, vlhkost, tlak větru a ultrafialové záření, každý den.
Většina izolačních materiálů je lehká a porézní a sama o sobě není zvlášť pevná. Spoléhají na povrchovou vrstvu na vnější straně, která je chrání.
Pokud tato ochrana selže, je izolační vrstva přímo vystavena riziku.

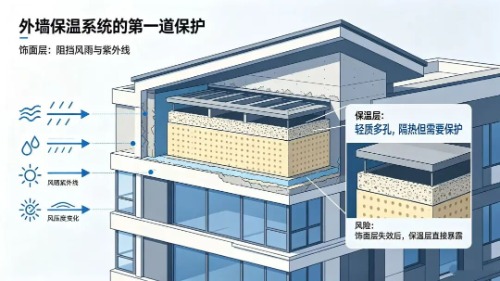

Obrázek 2: První linií ochrany na izolačním systému je konečná vrstva – bariéra proti dešti hnanému větrem a UV záření. Jakmile selže, izolace se obnaží.
Existují tři strukturální důvody, proč konvenční povrchové úpravy – keramické dlaždice, kámen a běžné nátěry – poškozují izolační systém.
Izolační desky, omítkové malty a tuhé povrchové úpravy mají velmi rozdílné koeficienty tepelné roztažnosti. Sezónní teplotní cykly a sedání budovy vytvářejí smykové napětí.
Toto napětí působí nejprve na konečnou vrstvu. Tuhé materiály, jako jsou dlaždice a kámen, se nemohou deformovat, takže napětí nemá kam jít - a povrchová vrstva praskne jako první.
Jakmile se objeví trhlina, dostane se dovnitř dešťová voda. Když izolace absorbuje vodu, její tepelný výkon prudce klesá. V zimě voda zamrzá a expanduje a výsledné namáhání mrazem poškozuje omítkovou vrstvu a síťovinu ze skelných vláken.
Popraskání, pak pronikání vody, pak selhání izolace, pak vyhloubení a oddělení: začarovaný kruh.
Prasklina v konečné vrstvě je místem, kde začíná celá řetězová reakce.

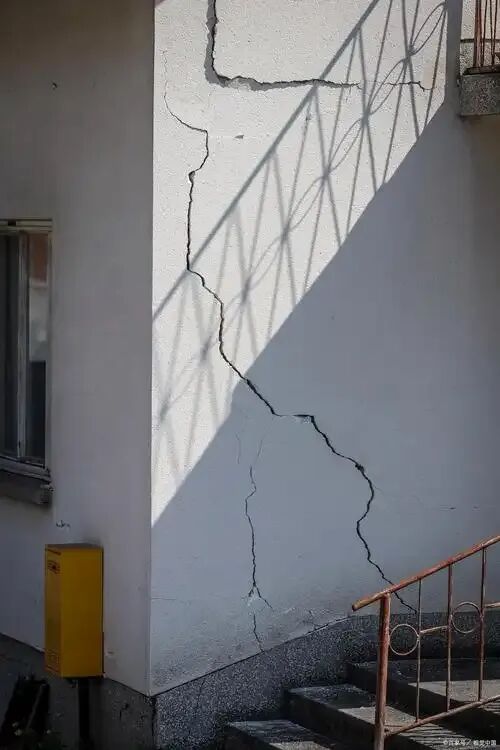

Obrázek 3: Trhlina v konečné vrstvě – výchozí bod řetězové reakce.
Dlaždice a kámen jsou těžké a nemohou se deformovat.
Namáhání vznikající sedáním budovy, vibracemi a tepelnou roztažností nemůže povrchová úprava absorbovat, takže přecházejí přímo do izolované omítkové vrstvy - porušují síťovinu ze skelných vláken a způsobují delaminaci a prohlubování izolační desky.
Zároveň vnější stěny výškových budov přenášejí dlouhodobé svislé tahové zatížení. Pevná povrchová úprava přenáší toto zatížení přímo na izolační vrstvu, což způsobuje delaminaci desek a selhání kotev.
Jakmile je izolační vrstva uvolněna a dutá, je oddělení jen otázkou času.

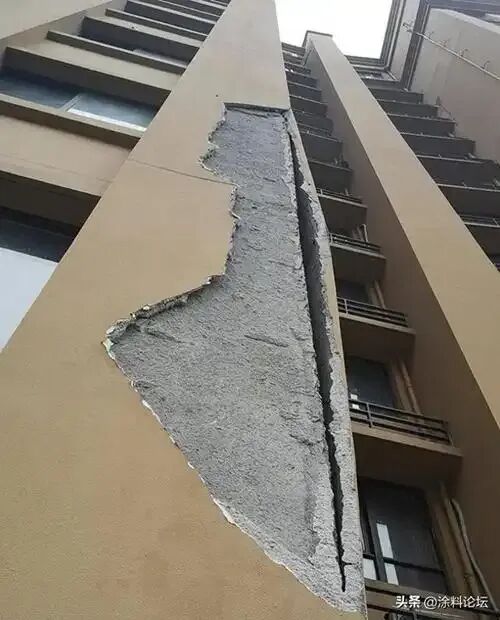

Obrázek 4: Výškový roh ztrácí svůj povrch a odhaluje šedý základní nátěr a síťovinu ze skleněných vláken pod ním.
Běžné pojivové materiály na bázi cementu uvolňují rozpustné soli, které napadají izolační vrstvu a síťovinu ze skelných vláken a urychlují stárnutí a rozpad celého systému.
Běžné nátěry začnou křídovat a blednout během tří až pěti let. Jakmile dojde k porušení povrchu, UV a dešťová voda napadají přímo izolaci – a 25letá projektovaná životnost systému se často zkrátí na polovinu.

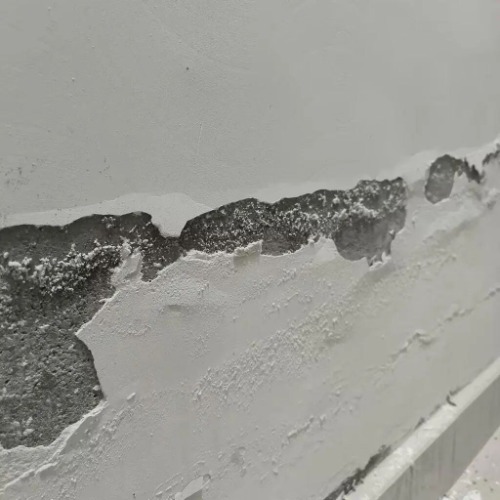

Obrázek 5: Výkvěty a delaminace: solný výkvět na vlhkém podkladu po selhání konečné úpravy.
Z výše uvedené analýzy vyplývá, že dokončovací materiál pro vnější izolaci potřebuje alespoň čtyři vlastnosti:
Za prvé, flexibilní - nepraská. Roztahuje se a smršťuje spolu s izolační vrstvou, čímž eliminuje praskání způsobené teplotou u zdroje.
Za druhé, lehký - netahá se. Nízká vlastní hmotnost nepřináší žádné další zatížení izolační vrstvy, což je důležité zejména u výškových budov.
Za třetí, voděodolný - neteče. Tvoří kompletní vodotěsnou bariéru; pokud se dešťová voda nemůže dostat dovnitř, poškození mrazem a rozmrazováním nikdy nezačne.
Za čtvrté, odolný - nedegraduje. Zůstává dlouhodobě neporušený, bez časté renovace.
Flexibilní kámen: Systém povrchové úpravy vytvořený pro vnější izolaci
Stěnový systém Flexibilní kámen Justone byl navržen přesně podle této logiky.
Pružný kámen se vyznačuje vysokou flexibilitou: pohybuje se s podkladem. Roztahuje se a smršťuje v kroku s izolační vrstvou, takže - na rozdíl od dlaždic nebo tvrdých nátěrů - nepraská, když se pohyb liší.

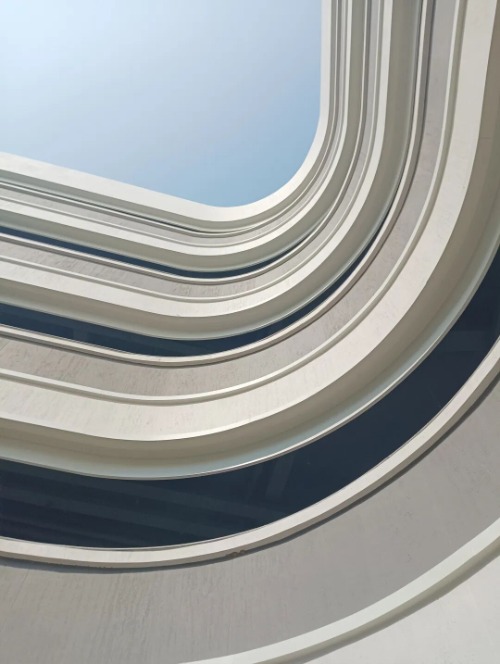

Obrázek 6: Geometrie není omezení: lehká flexibilní povrchová úprava následuje zakřivené fasády, místo aby s nimi bojovala.
Flexibilní kámen váží pouze 2-10 kg/m2, což je zhruba 1/20 hmotnosti mechanicky fixovaného (na sucho zavěšeného) kamene a 1/10 hmotnosti venkovního obkladu. Naměřená pevnost v odtahu na cementových podkladech daleko přesahuje národní normu 600 kPa. Nízká hmotnost a pevná vazba: izolační vrstva již nemusí nést na své zadní straně těžký povrch.

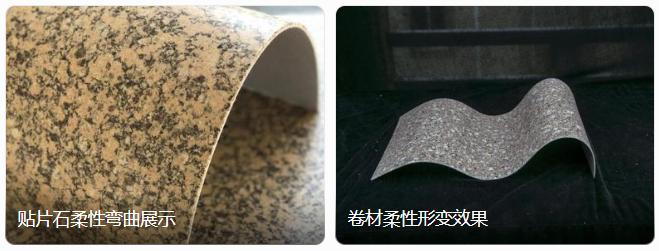

Obrázek 7: Kapacita pohybu v samotném materiálu – ohebná kamenná deska ohnutá kolem poloměru a ohýbání materiálu jakosti.
Speciální lepicí malta používá systém polymerových malt na vodní bázi spíše než běžné cementové lepení. Aplikuje se celoplošným stěrkováním a vytvrzuje do souvislé vodotěsné membrány, která utěsňuje mikroskopické póry omítkové vrstvy a spoje mezi fóliemi a obaluje vnější stranu izolace jako jeden obal. Na rozhraní pojiva nejsou žádné dutiny nesoucí vodu. Výsledkem je kompletní, utěsněný nepromokavý kryt, který zabrání dešťové vodě a vlhkosti proniknout k izolaci.

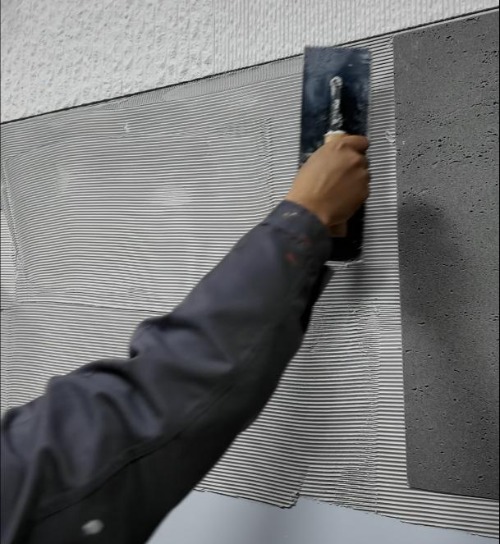

Obrázek 8: Celoplošné lepení: speciální lepicí malta se rozetře v žebrech po celé ploše, přičemž za plechem nezůstanou žádné dutiny.
Flexibilní kámen také blokuje 99,1 % UV záření a odolává 2 000 hodin umělého povětrnostním vlivům se stupněm křídování 0 a změnou barvy stupně 1 nebo méně. Konvenční nátěry vyžadují renovaci každé tři až pět let; Odolnost flexibilního kamene povětrnostním vlivům trvá 20 až 30 let. Jak dlouho izolační vrstva vydrží, je vedle ní.
Když vnější izolační systém selže brzy, často to není na vině izolační materiál – byla specifikována špatná povrchová úprava.
Flexibilní spojení umožňuje uvolnění napětí. Nízká hmotnost a pevná vazba odlehčují izolaci. Hydroizolace zabraňuje pronikání vody. Dlouhodobá odolnost vůči povětrnostním vlivům znamená žádnou častou renovaci.
Stěna, která chrání svou izolaci, je stěnou, která přebírá zodpovědnost.
Zašlete nám svou stavbu zdi a klimatické podmínky a náš technický tým se vrátí s kompatibilním systémem – včetně zkušebních zpráv o pevnosti v odtahu, absorpci vody, zmrazování a rozmrazování a umělých povětrnostních vlivech pro váš projektový soubor.
